Demontáž, montáž řídicí jednotky vstřikovacího systému

Typ ar · téma 07.08 · verze 0204 · 2013-08-12

Platí pro: MOTOR 112, 646, 651 v TYPU 639 MOTOR 646, 651 v TYPU 636

Zařazení

Funkční skupina 1 Motor › 07 Příprava směsi › 07.08 Řídicí jednotky — Řada 636 · Řada 639 · Řada 646 · Řada 651

EinPAS 15 Motor › 15.45 Management motoru › 15.45.11 Řídicí jednotka/relé — Řada 636 · Řada 639 · Řada 646 · Řada 651

Platí také pro motory/převodovky: 112 ***

AR07.08-S-7008S

Demontáž, montáž řídicí jednotky vstřikovacího systému

29.07.2013

MOTOR

112, 646, 651 v TYPU 639

MOTOR

646, 651 v TYPU 636

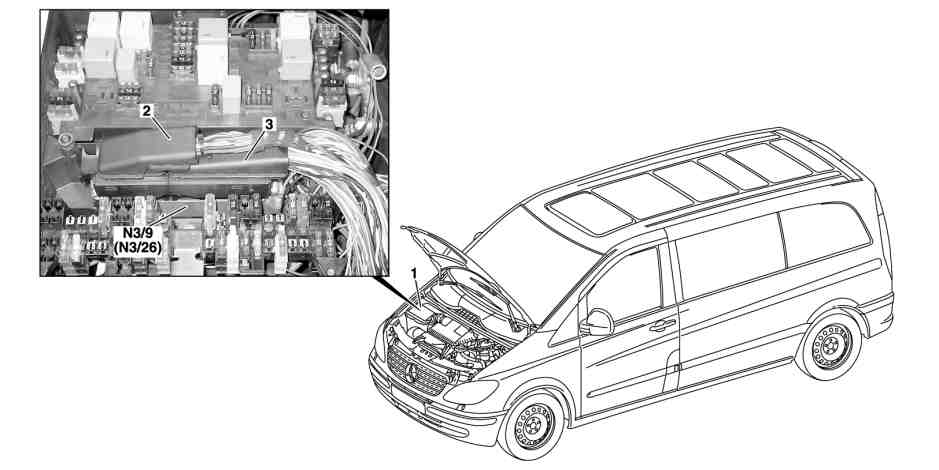

Demontáž, montáž řídicí jednotky vstřikovacího systému

S07.08-4004-09

Znázorněn motor 646

1

Kryt

N3/9

Řídicí jednotka CDI

2

Elektrický konektorový spoj

N3/26

Řídicí jednotka CDI (platné pro piezovstřikovače)

3

Elektrický konektorový spoj

Demontáž, montáž řídicí jednotky vstřikovacího systému

Znázorněn motor 112

4

Elektrický konektorový spoj

N3/10

Řídicí jednotka ME

N07.08-2019-01

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Demontáž, montáž

1

Odpojit ukostřovací kabel akumulátoru

AR54.10-S-0003S

2

Demontovat kryt (1)

Montáž: Zkontrolovat gumové těsnění ve víku (1) a v případě potřeby vyměnit. Víko (1) musí dosedat vzadu v drážce.

3

Odpojit elektrické konektorové spoje (2, 3) nebo elektrické konektorové spoje (4)

4

Demontovat řídicí jednotku CDI (N3/9, N3/26) nebo řídicí jednotku ME (N3/10) směrem nahoru

5

Uvést řídicí jednotku vstřikovacího systému do provozu pomocí STAR DIAGNOSIS

Pouze při výměně řídicí jednotky CDI (N3/9, N3/26) nebo řídicí jednotky ME (N3/10).

Připojení STAR DIAGNOSIS, načtení chybové paměti

AD00.00-S-2000-04S

Provést uvedení do provozu podle postupu ve STAR DIAGNOSIS.

6

Montáž se provádí v obráceném pořadí
