Demontáž, montáž kotouče unašeče

AR03.30-D-8003TSF

Demontáž, montáž kotouče unašeče

19.06.2018

Motor

651 v typu 910 s převodovkou 700.750

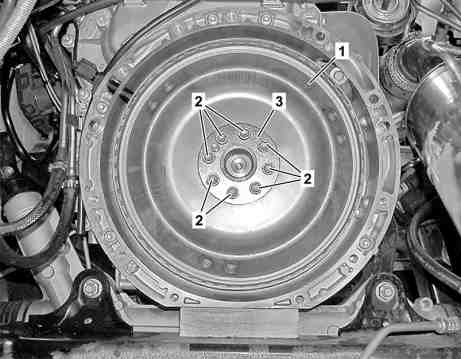

1

Unášecí kotouč

2

Šrouby

3

Podložka

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

 

Demontáž, montáž

1

Demontovat automatickou převodovku.

AR27.10-D-0005TSF

2

Vyšroubovat šrouby (2) a demontovat podložku (3).

Upozornění na věcné škody

Pokyny ke šroubovým spojům, které byly vytvořeny podle postupu utahování s řízeným úhlem otáčení

AH00.00-P-0020-01A

 Přitom přidržovat řemenici. Přizvat k asistenci druhou osobu.

 Montáž: Vyměnit šrouby (2).

 Šroub kotouče unašeče u klikového hřídele

*BA03.30-N-1002-07TS

 Podpěra

*651589104000

3

Demontovat unášecí kotouč (1).

 Montáž: Upevňovací kolík klikového hřídele musí zapadnout do upínacího otvoru unášecího kotouče (1).



Zkontrolovat

4

Zkontrolovat ozubený věnec unášecího kotouče (1) ohledně poškození.

Při poškození ozubeného věnce unášecího kotouče (1)



Vyměnit unášecí kotouč (1).

5

Zkontrolovat těsnost zadního radiálního hřídelového těsnicího kroužku.

Při zjištění netěsnosti



Vyměnit zadní radiální hřídelový těsnicí kroužek.

AR03.20-D-3003TSR

6

Montáž se provádí v obráceném pořadí

 Dvouhmotový setrvačník, kotouč unašeče

Číslo

Název

Motor 651 v typu 907, 910

BA03.30-N-1002-07TS

Šroub kotouče unašeče u klikového hřídele

1. stupeň

Nm

45

2. stupeň

°

90
