Demontáž, montáž řemenice

AR03.30-D-1700TSV

Demontáž, montáž řemenice

11.12.2017

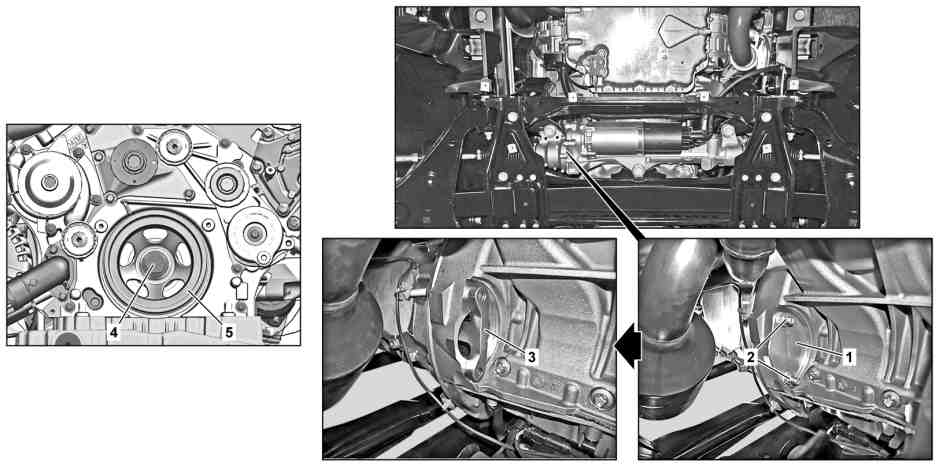

Motor

642 v typu 907

1

Kryt

3

Blokovací pojistka

5

Řemenice

2

Šrouby

4

Šroub

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

 

Demontáž, montáž

1

Nadzvednout vozidlo

AR00.60-D-1000-04TS

Upozornění na věcné škody

Upozornění pro nadzvednutí a podepření

AH00.60-N-0100-01TS

2

Demontovat přední spodní obložení motorového prostoru

Pokud je namontováno.

AR61.20-D-1105TS

3

Demontovat vícedrážkový klínový řemen větráku

AR13.22-D-1302TSV

4

Demontovat vícedrážkový klínový řemen

AR13.22-D-1202TSV

5

Demontovat kryt (1)

 Za tím účelem vyšroubovat šrouby (2).

 Šroub krytu otvoru startéru u klikové skříně

*BA15.30-N-1007-01TS

6

Nasadit blokovací pojistku (3)

  Blokovací pojistka (3) musí zasahovat do ozubeného věnce setrvačníku nebo unášecího kotouče.

 Blokovací pojistka

*112589034000

V případě nutnosti



Protáčet motor u šroubu (4) ve směru otáčení motoru, až je možné vložit blokovací pojistku (3).

AR01.00-D-0100-01TSV

 Nástavec nástrčného klíče

*001589650900

7

Vyšroubovat šroub (4)

Upozornění na věcné škody

Pokyny ke šroubovým spojům, které byly vytvořeny podle postupu utahování s řízeným úhlem otáčení

AH00.00-P-0020-01A

 Šroub řemenice u klikového hřídele

*BA03.30-N-1001-06TSV

 Nástavec nástrčného klíče

*001589650900

8

Demontovat řemenici (5)

 Montážní poloha řemenice (5) je určena pružným klínem.

 Montáž: Zkontrolovat řemenici (5) ohledně výskytu vytlačených drážek, resp. poškození.

Pokud je zjištěno poškození



Vyměnit řemenici (5).

9

Vyměnit radiální hřídelový těsnicí kroužek vpředu

AR03.20-D-3002TSV

10

Montáž se provádí v obráceném pořadí



Zkontrolovat

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

11

Zkontrolovat těsnost při běžícím motoru

 Pouze vizuální kontrola.

 Řemenice

Číslo

Název

Motor 642 v typu 907

BA03.30-N-1001-06TSV

Šroub řemenice u klikového hřídele

1. stupeň

Nm

210

2. stupeň

°

180

 Startér

Číslo

Název

Motor 642 v typu 907

BA15.30-N-1007-01TS

Šroub krytu otvoru startéru u klikové skříně

Nm

40
