Demontáž, montáž zadního radiálního těsnění klikového hřídele

AR03.20-P-3064MFC

Demontáž, montáž zadního radiálního těsnění klikového hřídele

06.03.2020

Motor

260 v typu 118, 177, 247

Odkazy na změny

20.05.2019

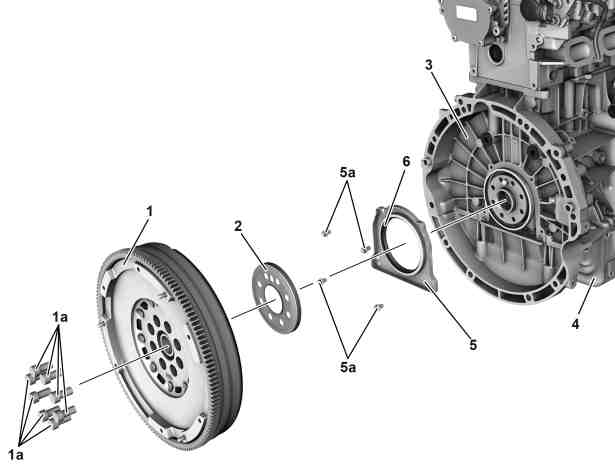

Šroub zadního víka u klikové skříně/olejové vany (na straně řemenu)

BA01.40-P-1002-01K

1

Setrvačník/unášecí kotouč

2

Impulsový kroužek klikového hřídele

3

Kliková skříň

5

Víko klikové skříně

5a

Šrouby

6

Radiální hřídelový těsnicí kroužek

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

 Varování

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 Výstraha

Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje

Používat ochranné rukavice, ochranný oděv a ochranné brýle.
Nenalévat motorový olej do nádobek k pití.

AS18.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat setrvačník/unášecí kotouč (1).

Motor 260 v typu 118, 177, 247 s převodovkou 724.0

AR03.30-P-8001MFC

Motor 260 v typu 118, 177, 247 s převodovkou 724.1

AR03.30-P-8001MFI

2

Demontovat Hallův snímač klikového hřídele (B70).

AR15.12-P-2136MFC

3

Demontovat impulsový kroužek klikového hřídele (2).

AR15.12-P-0001MFC


Opatrně manipulovat s impulsovým kroužkem klikového hřídele (2).
V opačném případě může dojít k jeho poškození.

4

Vyšroubovat šrouby (5a), uvolnit víko klikové skříně (5) s radiálním hřídelovým těsnicím kroužkem (6) z klikové skříně (3) a sejmout.

AR03.20-P-3003-01MFC


Nezarážet nástroj k odpáčení mezi víko klikové skříně (5) a klikovou skříň (3).
V opačném případě dojde k poškozením těsnicích ploch.

 Nasadit nástroj k odpáčení u bočních vybrání víka (5). V případě potřeby nahřát těsnicí prostředek horkovzdušnou pistolí.

 Běžné přístroje/nástroje
Horkovzdušná pistole

 Montáž: Bezpodmínečně sledovat informace o nanesení těsnicího prostředku a o správné montážní poloze těsnicích chlopní radiálního hřídelového těsnicího prostředku (6).

Loctite 7200

*BR00.45-Z-1038-04A

Montážní čistič

*BR00.45-Z-1028-04A

Těsnicí hmota Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

 Šroub zadního víka u klikové skříně/olejové vany (na straně řemenu)

*BA01.40-P-1002-01K

 Zatahovací nástroj

*271589004300



Očistit

5

Očistit těsnicí plochy pro víko (5).

AR01.00-P-0050-01A

Pokyny k nanášení plošných těsnicích prostředků pro utěsnění agregátů

AH00.00-P-0500-01MNE


Nepoužívat žádné ostré nářadí ani brusný papír.
V opačném případě dojde k poškozením těsnicích ploch.

Čisticí sprej Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A

Loctite 7200

*BR00.45-Z-1038-04A

6

Montáž se provádí v obráceném pořadí.



Zkontrolovat

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

7

Provést zkušební běh motoru, přitom zkontrolovat funkci a těsnost motoru.

 Kliková skříň, víko rozvodů, víko

Číslo

Název

Motor 260

BA01.40-P-1002-01K

Šroub zadního víka u klikové skříně/olejové vany (na straně řemenu)

Nm

9

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1013-01A

Těsnicí hmota Loctite 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1028-04A

Montážní čistič

A 000 986 56 01

BR00.45-Z-1038-04A

Loctite 7200

Henkel AG & Co. KGaA
http://www.loctite.de

BR00.45-Z-1046-04A

Čisticí sprej Loctite 7063 (400 ml)

A 001 986 71 71 09
