Demontáž, montáž krytu pravého víka hlavy válců

AR01.20-D-5017TSV

Demontáž, montáž krytu pravého víka hlavy válců

11.12.2017

Motor

642 v typu 907

1

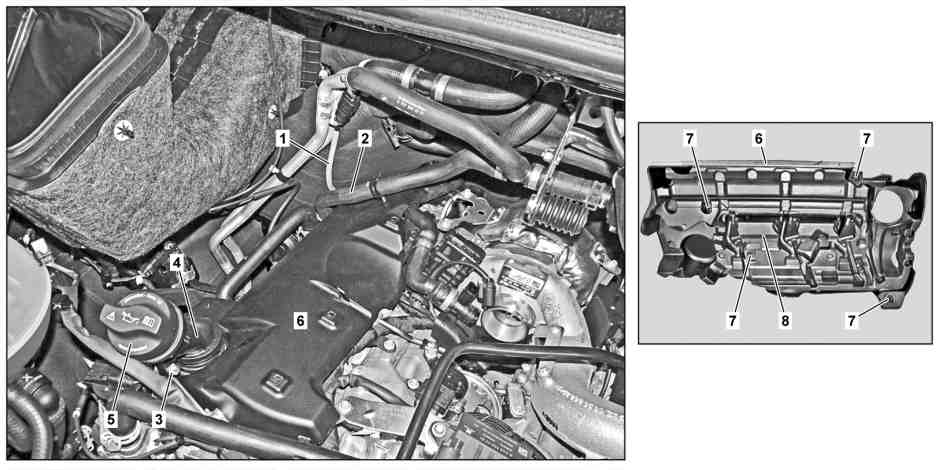

Elektrický kabelový svazek

5

Uzavírací víko

2

Hadice chladicí kapaliny

6

Kryt

3

Šroub

7

Uchycení

4

Plnicí hrdlo

8

Tlumicí prvek

 Výstraha

Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje

Používat ochranné rukavice, ochranný oděv a ochranné brýle.
Nenalévat motorový olej do nádobek k pití.

AS18.00-Z-0001-01A

 

Demontáž, montáž

1

Demontovat kryt motoru

AR01.10-D-2405TSV

2

Demontovat elektrický kabelový svazek (1) z krytu (6)

 Montáž: Dbát na správné uložení elektrického kabelového svazku (1).

3

Vyvěsit hadici chladicí kapaliny (2) z držáku

4

Vyšroubovat šroub (3)

 Šroub plnicího hrdla motorového oleje u držáku

*BA01.20-N-1008-01O

5

Demontovat plnicí hrdlo (4)

 Otočit plnicí hrdlo (4) doleva a odejmout směrem nahoru.

 Montáž: Zkontrolovat těsnicí kroužek.

Pokud je zjištěno poškození



Vyměnit těsnicí kroužek.

6

Odšroubovat uzavírací víko (5) z plnicího hrdla (4)

7

Namontovat uzavírací víko (5) na plnicí otvor víka hlavy válců

8

Vycvaknout kryt (6) společně s tlumicím prvkem (8) směrem nahoru a sejmout

 Montáž: Nastavit správnou polohu tlumicího prvku (8) v krytu (6). Zacvaknout uchycení (7) krytu (6) do závěsných koulí u hlavy válců a víka hlavy válců.

9

Montáž se provádí v obráceném pořadí

 Odvětrání klikové skříně, víko hlavy válců

Číslo

Název

Motor 642 v typu 907

BA01.20-N-1008-01O

Šroub plnicího hrdla motorového oleje u držáku

Nm

9
