ap8300p8350c

Vyměnit prachový filtr s aktivním uhlím

Typ ap · téma 83.00 · verze 0100 · 2019-07-15

Platí pro: Typ 293

Zařazení

Funkční skupina 3 Nástavba › 83 Klimatizace › 83.00 Všeobecné — Řada 293

EinPAS 39 Topení/větrání/chlazení › 39.15 Klimatizace › 39.15.32 Skříň/výměník tepla/výparník/filtr — Řada 293

AP83.00-P-8350C

Vyměnit prachový filtr s aktivním uhlím

22.03.2019

Typ

293

Vyměnit prachový filtr s aktivním uhlím

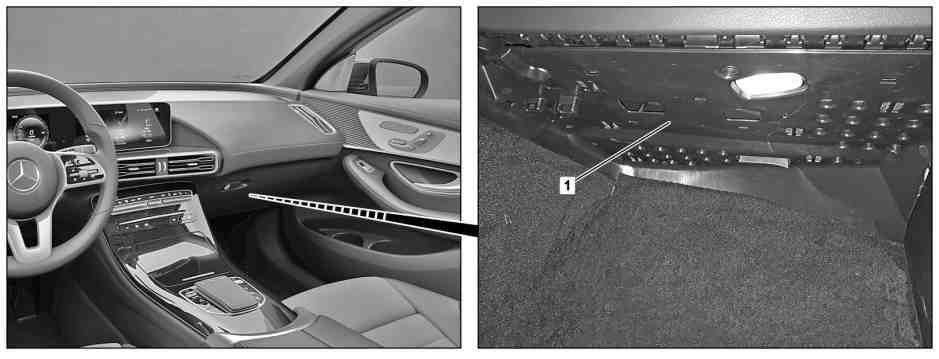

P83.00-A015-08

1

Obložení

Vyměnit prachový filtr s aktivním uhlím

1

Obložení

2

Kryt

3

Zajištění

5

Skříň klimatizace

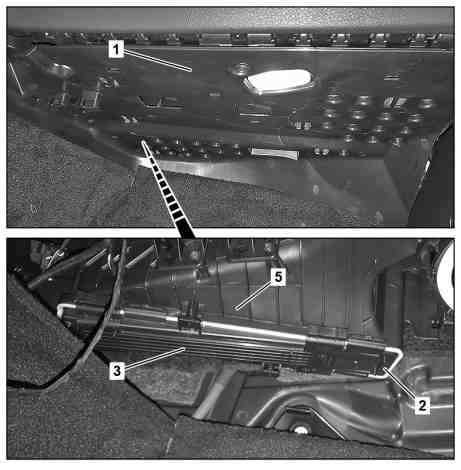

P83.00-A014-12

Vyměnit prachový filtr s aktivním uhlím

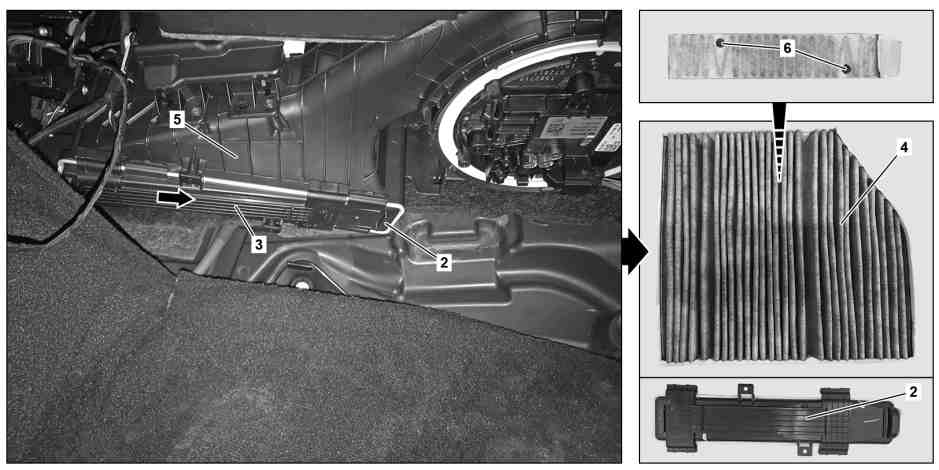

P83.00-A013-09

2

Kryt

5

Skříň klimatizace

3

Zajištění

6

Vedení

4

Prachový filtr s aktivním uhlím

Demontovat

1

Demontovat obložení (1).

AR68.10-P-1502EQ

2

Odblokovat zajištění (3) posunutím ve směru šipky a sejmout kryt (2) ze skříně klimatizace (5) směrem dolů.

3

Vyjmout prachový filtr s aktivním uhlím (4) ze skříně klimatizace (5) směrem dolů.

Montáž

4

Zasunout nový prachový filtr s aktivním uhlím (4) do skříně klimatizace (5).


Dbát na správné napolohování nového prachového filtru s aktivním uhlím (4).
Nasunout vedení (6) na vodicí čepy ve skříni klimatizace (5).
V opačném případě může dojít k poškozením.

5

Uzavřít skříň klimatizace (5) krytem (2) a zajistit zajištění (3) proti směru šipky.


Dbát na správné usazení krytu (2) a na správné uzavření.
V opačném případě může dojít k poškozením.

6

Namontovat obložení (1).

AR68.10-P-1502EQ
