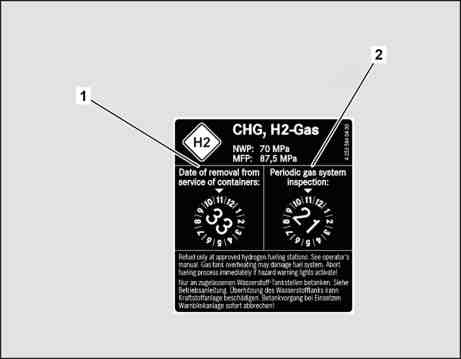

1 | Pole „Datum vyřazení nádrží z provozu“ |
P47.00-A006-11
P47.60-A032-09
5 | Plynová nádrž v tunelu převodovky | 6 | Plynová nádrž nad zadní nápravou |

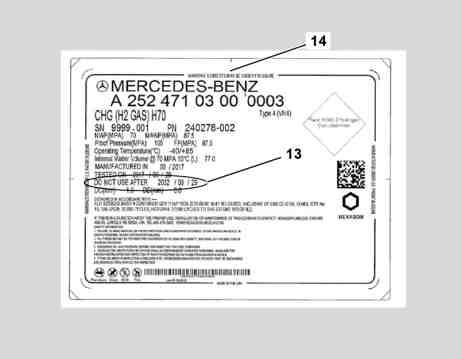

13 | Datum životnosti plynové nádrže |
14 | Typový štítek plynové nádrže |
P47.00-A004-11
Nebezpečí | Nebezpečí exploze při úniku vodíku nebo při přehřátí palivové nádrže při pracích na vozidlech s pohonem na vodík. Nebezpečí omrznutí částí těla v důsledku unikajícího plynu a při dotyku se součástmi vedení plynu při vyprazdňování palivových nádrží. Nebezpečí udušení při vdechnutí směsi vzduchu s vodíkem. Nebezpečí popálení při sáhnutí do nenápadného bleděmodrého vodíkového plamene. | ||
Upozornění na věcné škody | Pokyny k systému palivových článků | ||
| Demontovat | ||
1 | Demontovat obložení podlahy u tunelu převodovky. | ||
| |||
2 | Demontovat obložení podlahy před zadní nápravou. | ||
| |||
| Zkontrolovat | ||
3 | Zkontrolovat datum životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) v tunelu převodovky (5). | V případě potřeby použít běžně dostupné zařízení/nářadí. Kapesní svítilna s ochranou proti explozi, srovnatelná s výrobky AccuLux kapesní svítilna MHL 5 EX firmy Witte + Sutor GmbH. | |
V případě potřeby použít běžně dostupné zařízení/nářadí. Otočné kontrolní zrcadlo. | |||
Zaznamenat datum životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) v tunelu převodovky (5). | |||
Pokud je dosaženo nebo překročeno uvedené datum životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) v tunelu převodovky (5), případně bude dosaženo nebo překročeno v následujícím servisním intervalu, | |||
| |||
vyměnit plynovou nádrž v tunelu převodovky (5). | |||
Na zvláštní zakázku. | |||
4 | Zkontrolovat datum životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) nad zadní nápravou (6). | V případě potřeby použít běžně dostupné zařízení/nářadí. Kapesní svítilna s ochranou proti explozi, srovnatelná s výrobky AccuLux kapesní svítilna MHL 5 EX firmy Witte + Sutor GmbH. | |
V případě potřeby použít běžně dostupné zařízení/nářadí. Otočné kontrolní zrcadlo. | |||
Zaznamenat datum životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) nad zadní nápravou (6). | |||
Pokud je dosaženo nebo překročeno uvedené datum životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) nad zadní nápravou (6), případně bude dosaženo nebo překročeno v následujícím servisním intervalu, | |||
| |||
vyměnit plynovou nádrž nad zadní nápravou (6). | |||
Na zvláštní zakázku. | |||
| Montáž | ||
5 | Namontovat obložení podlahy u tunelu převodovky. | ||
| |||
6 | Namontovat obložení podlahy před zadní nápravou. | ||
| |||
| Zkontrolovat | ||
7 | Zkontrolovat životnost aktuálně nejstarší plynové nádrže podle kontrolního štítku v poli „Datum vyřazení nádrží z provozu“ (1) na víčku nádrže. | Pokud uvedené datum životnosti na kontrolním štítku v poli „Datum vyřazení nádrží z provozu“ (1) na víčku nádrže odpovídá datu životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) aktuálně nejstarší plynové nádrže, | |
| |||
žádné další kroky nejsou nutné. | |||
Pokud uvedené datum životnosti na kontrolním štítku v poli „Datum vyřazení nádrží z provozu“ (1) na víčku nádrže neodpovídá datu životnosti plynové nádrže (13) na typovém štítku plynové nádrže (14) aktuálně nejstarší plynové nádrže, | |||
| |||
Zdokumentovat životnost aktuálně nejstarší plynové nádrže novým kontrolním štítkem v poli „Datum vyřazení nádrží z provozu“ (1) na víčku nádrže. |
Odkazované dokumenty
- ah0000p002201rfw Pokyny k systému palivových článků
- ap4710p1205e Výměna plynové nádrže
- ar6130p1001rfw Demontáž, montáž obložení podlahy
