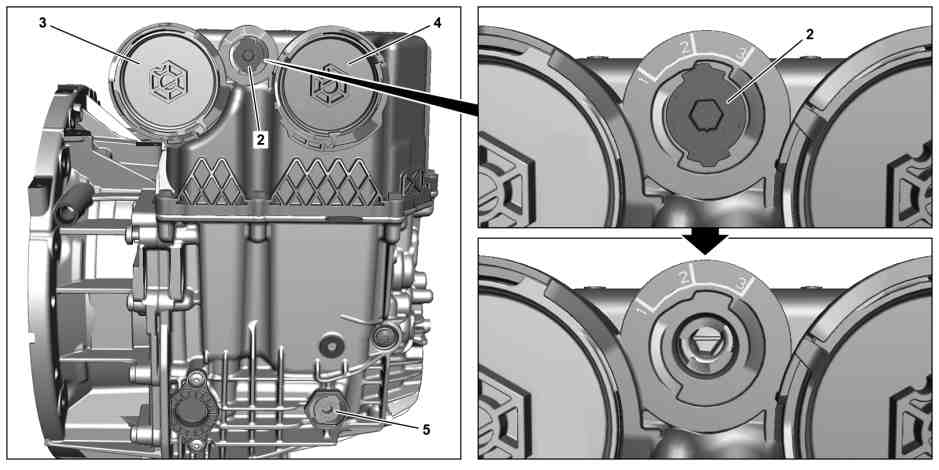

P27.00-A003-09
Znázorněna spodní strana převodovky 724.1 |
2 | Výpustný šroub | 4 | Sekundární filtr | |
3 | Primární filtr | 5 | Přepadová trubka s namontovaným výpustným šroubem |

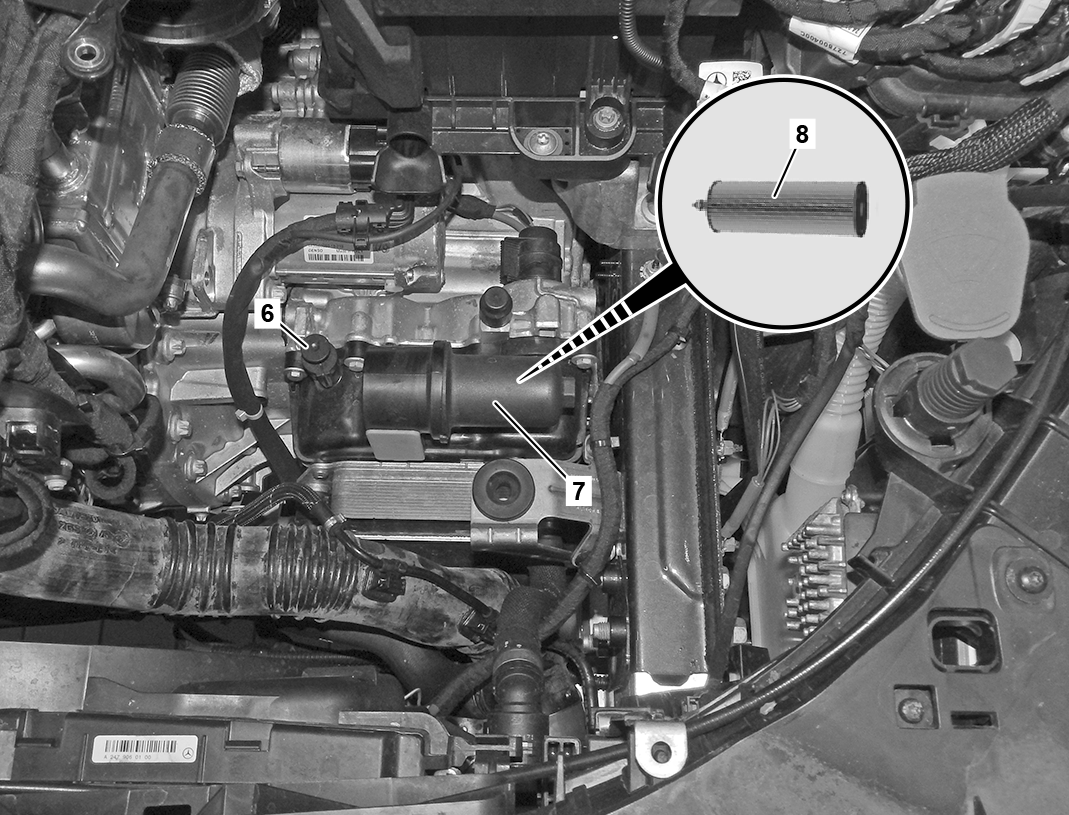

Znázorněna horní strana převodovky 724.1 |
6 | Plnicí hrdlo |
7 | Filtr tlakového oleje |
8 | Vložka filtru |
P27.00-A009-06
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
Nebezpečí | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla. | |
Výstraha | Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje | Používat ochranné rukavice, ochranný oděv a ochranné brýle. | |
Varování | Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů. | Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti. | |
Upozornění automatické převodovky | |||
Přípravné práce | |||
1 | Zahřát motor. | Minimální teplota chladicí kapaliny musí být 80 °C. | |
2 | Přepnout řídicí jednotku elektronické spínací skříňky do polohy „0“. | ||
| Demontovat | ||
3 | Demontovat plášť vzduchového filtru. | ||
| Převodovka 724.1 v typu 177 s motorem 139 | ||
| Převodovka 724.1 v typu 118, 177, 247 s motorem 260 | ||
| Převodovka 724.1 v typu 118, 177, 247 s motorem 282 | ||
| Převodovka 724.1 v typu 118, 177, 247 s motorem 654 | ||
4 | Umístit savé čisticí hadříky do oblasti pod filtrem tlakového oleje (7). | ||
5 | Odšroubovat kryt filtru tlakového oleje (7) a demontovat vložku filtru (8). | ||
| Montáž | ||
6 | Namontovat novou vložku filtru (8) do filtru tlakového oleje (7). | ||
7 | Utáhnout kryt filtru tlakového oleje (7). | | |
Víko olejového filtru u olejové vany | |||
8 | Odstranit čisticí textilii. | ||
| Demontovat | ||
9 | Demontovat zadní spodní obložení motorového prostoru. | ||
| Převodovka 724.1 v typu 118, 177, 247 s motorem 260 | ||
| Převodovka 724.1 v typu 118, 177, 247 s motorem 654 | ||
10 | Vyšroubovat výpustný šroub (2). | ||
Vypuštění | |||
11 | Zasunout nástrčkový klíč do automatické převodovky v poloze jedna, zatlačit nahoru, otočit doprava do polohy tři a vypustit olej pro automatickou převodovku. | Nástrčkový klíč | |
12 | Otočit nástrčkový klíč doleva do polohy jedna a stáhnout. | Nástrčkový klíč | |
| Demontovat | ||
13 | Demontovat primární filtr (3). | Nechat odtéct všechen převodový olej. | |
14 | Demontovat sekundární filtr (4). | Nechat odtéct všechen převodový olej. | |
15 | Demontovat přepadovou trubku s namontovaným výpustným šroubem (5). | Nechat odtéct všechen převodový olej. | |
| Montáž | ||
16 | Namontovat novou přepadovou trubku s namontovaným výpustným šroubem (5). | Přepadová trubka u skříně převodovky | |
17 | Namontovat nový sekundární filtr (4). | ||
18 | Namontovat nový primární filtr (3). | ||
19 | Zašroubovat výpustný šroub (2). | Hybridní uzavírací víko u olejové vany | |
| Demontovat | ||
20 | Spustit vozidlo pomocí dílenského zvedáku. | ||
| |||
Doplnění | |||
21 | Naplnit automatickou převodovku olejem. | ||
| |||
|
724 589 02 09 00
Nástrčkový klíč
Odkazované dokumenty
- ah2719p000101nkb Upozornění automatické převodovky
- ah2719p000101nkb
- ar0060p1006a Zvednutí, spuštění vozidla pomocí dílenského zvedáku
- ar0910p1150mfc Demontáž, montáž pláště vzduchového filtru
- ar0910p1150mfd Demontáž, montáž pláště vzduchového filtru
- ar0910p1150mff Demontáž, montáž pláště vzduchového filtru
- ar0910p1150mfg Demontáž, montáž pláště vzduchového filtru
- ar2700p0272mfa Naplnění dvouspojkové převodovky olejem
- ar6120p1105mfa Demontáž, montáž spodního obložení motorového prostoru
- ar6120p1105mfe Demontáž, montáž spodního obložení motorového prostoru
- as0000z000201a Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001001a Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku
- as0040z000101a Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje
- as4900z000101a Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otr
- bb0040p023622a Oleje pro hydraulické převodovky ATF (specifikace 236.22)
