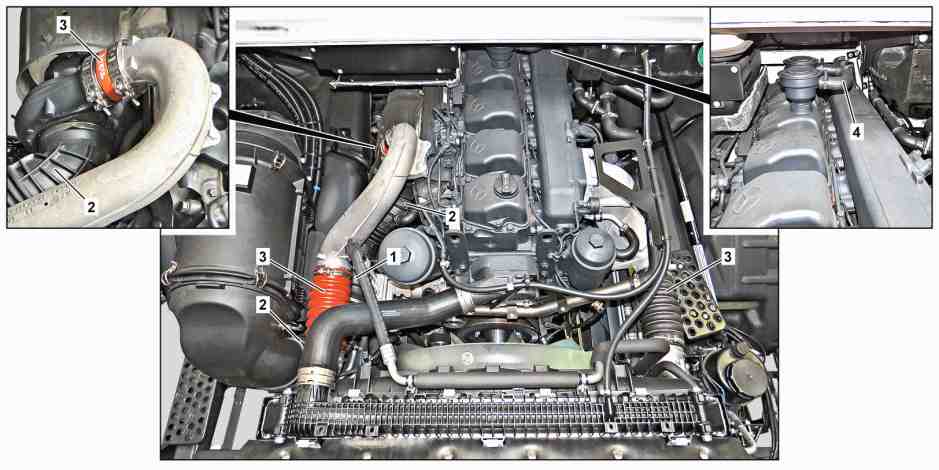

G09.00-A001-79
1 | Sací vzduchové vedení | 3 | Hadice plnicího vzduchu | 4 | Odvětrání klikové skříně | ||
2 | Hadice sání vzduchu |
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
| Zkontrolovat | ||
1 | Otevřít kapotu motoru. | ||
| Typ 949 | ||
| Typ 959 | ||
2 | Zkontrolovat vedení nasávaného vzduchu (1), hadice nasávaného vzduchu (2) a hadice plnicího vzduchu (3) od pláště vzduchového filtru, výfukového turbodmychadla a chladiče plnicího vzduchu k motoru. | Přitom sledovat netěsnosti, poškození a ostatní stavy (např. pórovitost, místa oděru), vylučující další použití součásti. | |
Při výskytu poškození nebo závad: | |||
| |||
Odstranit poškození nebo závady. | |||
Na zvláštní zakázku. | |||
3 | Zkontrolovat vedení a hadice odvětrání klikové skříně (4) ohledně nepoškozeného stavu, správného a pevného usazení spon a těsnosti ve spojovacích místech. | Přitom sledovat netěsnosti, poškození a ostatní stavy (např. pórovitost, místa oděru), vylučující další použití součásti. | |
Při výskytu poškození nebo závad: | |||
| |||
Odstranit poškození nebo závady. | |||
Na zvláštní zakázku. | |||
4 | Zavřít kapotu motoru. | Až po ukončení všech údržbářských prací. | |
| Typ 949 | ||
| Typ 959 |
Odkazované dokumenty
- ar8840w1000r
- ar8840w1000z
- as0000z000201a Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty
