Vypuštění chladicí kapaliny ve vodní nádrži na netěsnosti

AP08.50-S-0003EV

Vypuštění chladicí kapaliny ve vodní nádrži na netěsnosti

13.02.2020

Typ

447 s motorem 780.7

1

Uzavírací šroub

 Varování

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

 Nebezpečí

Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)

Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.

AS00.00-Z-0035-01A

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky

AH00.00-Z-0300-01A

Vypuštění nádrže na vodu

1

Demontovat vývěvu.



AR43.05-S-0001F

2

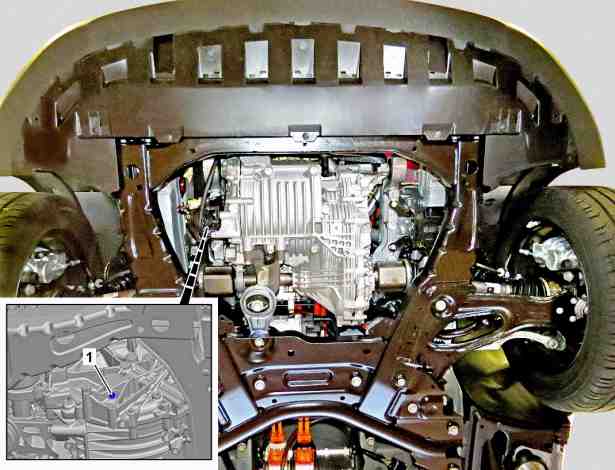

Vyšroubovat uzavírací šroub (1) a vypustit všechnu chladicí kapalinu v nádrži na vodu.

 Za tímto účelem umístit pod uzavírací šroub (1) vhodnou sběrnou nádobu.

3

Zašroubovat nový uzavírací šroub (1) s novým těsnicím kroužkem.


Vyměnit uzavírací šroub (1).
V opačném případě může dojít k netěsnosti a následným poškozením.

 Uzavírací šroub vodní nádrže u skříně

*BA08.10-N-1003-01EV

4

Namontovat vývěvu.



AR43.05-S-0001F

5

Potvrdit provedené práce v servisním sešitě nebo v digitální servisní knížce (DSB).

 Elektromotor

Číslo

Název

Motor 780.701/702 v typu 447

BA08.10-N-1003-01EV

Uzavírací šroub vodní nádrže u skříně

Nm

30
