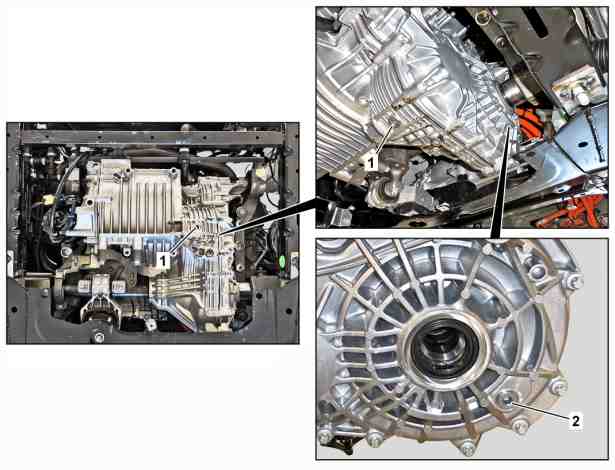

1 | Výpustný šroub |
2 | Plnicí šroub |
G08.00-A002-76
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení. | |
Výstraha | Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje | Používat ochranné rukavice, ochranný oděv a ochranné brýle. | |
Upozornění na věcné škody | Všeobecné pokyny pro práci s vozidly s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem plynového pohonu | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
Vypuštění | |||
1 | Demontovat spodní obložení motorového prostoru. | ||
| |||
2 | Očistit okolí výpustného šroubu (1) a plnicího šroubu (2). | ||
3 | Vyšroubovat plnicí šroub (2). | ||
4 | Vyšroubovat výpustný šroub (1) a vypustit všechen převodový olej. | Za tím účelem umístit pod výpustný šroub (1) vhodnou sběrnou nádobu. | |
5 | Zašroubovat nový výpustný šroub (1) s novým těsnicím kroužkem. | | |
Výpustný šroub u skříně modulu pohonu nápravy | |||
Doplnění | |||
6 | Doplnit převodový olej až po spodní hranu plnicího otvoru. | Plnicí množství převodového oleje | |
7 | Zašroubovat nový plnicí šroub (2) s novým těsnicím kroužkem. | | |
Plnicí šroub u skříně modulu pohonu nápravy | |||
8 | Namontovat spodní obložení motorového prostoru. | ||
| |||
9 | Potvrdit provedené práce v servisním sešitě nebo v digitální servisní knížce (DSB). |
